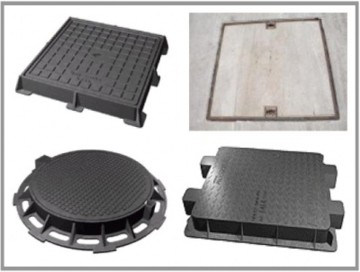

I coperchi
in ghisa sferoidale per pozzetti in cemento sono composti da
telaio e chiusino e sono utilizzati per ispezionare la rete fognaria.
I grigliati in ghisa
sferoidale per pozzetti in cemento (definiti anche caditoie) sono composti
da telaio e griglia, sono utilizzati per ispezionare la rete fognaria
e sono adatti a far defluire in quest'ultima le acque provenienti da strade
e piazzali. In caso di deflusso verso fognature miste, si rende necessaria
la realizzazione di un pozzetto sifonato per impedire la propagazione
di gas verso l'esterno.
COPERCHI E TELAI
QUADRI A TENUTA ERMETICA
PER POZZETTI
Classe |
Misura
esterna |
Misura
interna |
Altezza |
Peso |
B125 |
20x20 |
14x14 |
3,0 |
3 |
B125 |
30x30 |
20x20 |
3,0 |
6 |
B125 |
40x40 |
30x30 |
3,0 |
9 |
B125 |
50x50 |
40x40 |
3,5 |
16 |
B125 |
55x55 |
45x45 |
3,5 |
20 |
B125 |
60x60 |
50x50 |
3,5 |
24 |
B125 |
70x70 |
60x60 |
4,0 |
35 |
B125 |
80x80 |
70x70 |
4,5 |
46 |
Classe |
Misura
esterna |
Misura
interna |
Altezza |
Peso |
C250 |
30x30 |
20x20 |
3,5 |
7 |
C250 |
40x40 |
30x30 |
3,5 |
11 |
C250 |
50x50 |
40x40 |
4,0 |
20 |
C250 |
55x55 |
45x45 |
4,5 |
24 |
C250 |
60x60 |
50x50 |
4,5 |
29 |
C250 |
70x70 |
60x60 |
5,0 |
41 |
C250 |
80x80 |
70x70 |
6,0 |
55 |
C250 |
90x90 |
80x80 |
6,5 |
77 |
C250 |
100x100 |
90x90 |
7,0 |
107 |
Classe |
Misura
esterna |
Misura
interna |
Altezza |
Peso |
D400 |
40x40 |
30x30 |
7,5 |
20 |
D400 |
50x50 |
40x40 |
7,5 |
29 |
D400 |
55x55 |
45x45 |
7,5 |
35 |
D400 |
60x60 |
50x50 |
7,5 |
41 |
D400 |
70x70 |
60x60 |
7,5 |
58 |
D400 |
80x80 |
70x70 |
7,5 |
77 |
D400 |
90x90 |
80x80 |
7,5 |
99 |
D400 |
100x100 |
90x90 |
7,5 |
133 |
D400 |
110x110 |
100x100 |
7,5 |
160 |
KN400 |
120x120 |
110x110 |
7,5 |
186 |
GRIGLIE E TELAI QUADRI
CON CERNIERA E ASOLE CENTRALI - SIFONABILI PER POZZETTI
Classe |
Misura
esterna |
Misura
interna |
Altezza |
Peso |
B125 |
30x30 |
Ø 190 |
4,0 |
8 |
B125 |
40x40 |
Ø 292 |
4,0 |
11 |
B125 |
50x50 |
Ø 390 |
4,5 |
18 |
B125 |
55x55 |
Ø 440 |
5,0 |
24 |
B125 |
60x60 |
Ø 490 |
5,0 |
27 |
Classe |
Misura
esterna |
Misura
interna |
Altezza |
Peso |
C250 |
30x30 |
Ø 190 |
4,0 |
9 |
C250 |
40x40 |
Ø 292 |
4,5 |
15 |
C250 |
50x50 |
Ø 390 |
5,0 |
23 |
C250 |
55x55 |
Ø 440 |
5,5 |
30 |
C250 |
60x60 |
Ø 490 |
5,5 |
36 |
C250 |
70x70 |
Ø 590 |
6,0 |
48 |
C250 |
80x80 |
Ø 690 |
6,5 |
68 |
Classe |
Misura
esterna |
Misura
interna |
Altezza |
Peso |
D400 |
50x50 |
Ø 390 |
7,5 |
32 |
D400 |
55x55 |
Ø 440 |
7,5 |
41 |
D400 |
60x60 |
Ø 490 |
7,5 |
46 |
D400 |
70x70 |
Ø 490 |
7,5 |
46 |
D400 |
80x80 |
Ø 590 |
7,5 |
57 |
D400 |
80x80 |
Ø 690 |
8,0 |
79 |
D400 |
90x90 |
Ø 800 |
10,0 |
112 |
N.B.: griglie disponibili sia concave che
piane.

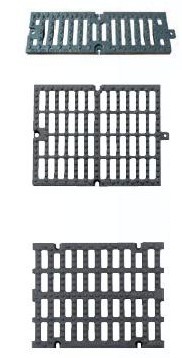

GRIGLIE PER CANALETTE
Le griglie in ghisa sferoidale
e/ in acciaio pressato per canalette in cemento, sono utilizzate
per separare i rifiuti dall'acqua all'interno delle condutture di varie
dimensioni per il convogliamento e l'utilizzazione delle acque.
Acciaio pressato
Classe |
Misura
esterna |
Maglia |
Altezza |
Peso |
B125 |
15x100 |
33x33 |
2,0 |
8 |
B125 |
20x400 |
33x33 |
2,0 |
11 |
C250 |
30x100 |
22x76 |
2,0 |
18 |
Ghisa
Classe |
Misura
esterna |
Scarico |
Altezza |
Peso |
C250 |
15x50 |
1,89 dm² |
3,0 |
7 |
C250 |
20x50 |
2,82 dm² |
3,0 |
9 |
C250 |
30x50 |
5,70 dm² |
3,0 |
12 |
C250 |
20x75 |
4,60 dm² |
3,0 |
12 |
C250 |
30x75 |
9,00 dm² |
3,0 |
17 |
D400 |
15x50 |
1,89 dm² |
3,0 |
8 |
D400 |
20x50 |
2,82 dm² |
3,0 |
10 |
D400 |
30x50 |
5,70 dm² |
3,0 |
15 |
D400 |
20x75 |
4,60 dm² |
3,0 |
15 |
D400 |
30x75 |
9,00 dm² |
3,0 |
22 |
|
